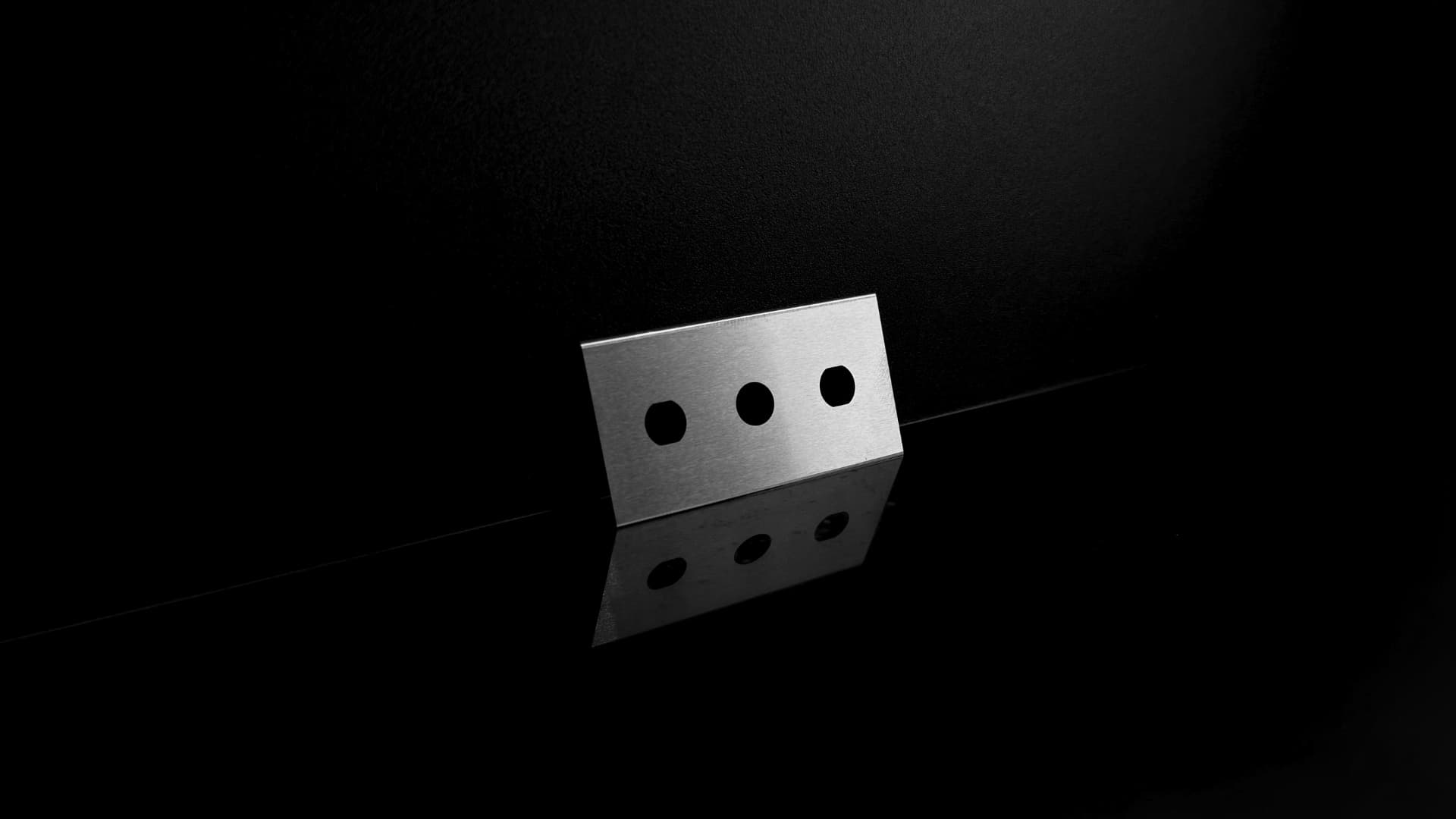

Карбид вольфрама или HSS? Выбор материала лезвия для резки плёнки
Alya Blade
Редактор
Выбор материала лезвия на линиях продольной резки плёнки и фольги напрямую влияет на эффективность производства. Сравниваем HSS и карбид вольфрама с инженерными данными, анализом TCO и рекомендациями по применению.
На линиях продольной резки плёнки и фольги выбор лезвия — критическое инженерное решение, напрямую влияющее на эффективность производства. На рынке представлены различные материалы: углеродистая сталь, сталь с покрытием TiN, быстрорежущая сталь (HSS) и карбид вольфрама (WC). Но для высокопроизводительных приложений выбор обычно сужается до двух: HSS и карбид вольфрама. В этой статье мы сравниваем оба материала с помощью инженерных данных и объясняем, как сделать оптимальный выбор для вашего производства.
Раздел 1: Знакомство с материалами
Быстрорежущая сталь (HSS)
HSS — инструментальная сталь, содержащая легирующие элементы: вольфрам (W), молибден (Mo), ванадий (V) и хром (Cr). Способность сохранять твёрдость при повышенных температурах («красностойкость») отличает её от обычных углеродистых сталей.
- Твёрдость: 62-65 HRC (регулируется термообработкой)
- Вязкость: Высокая — устойчивость к ударным нагрузкам
- Заточка: Возможна в полевых условиях алмазными кругами
- Стоимость: в 3-4 раза дешевле карбида вольфрама
Карбид вольфрама (WC-Co)
Карбид вольфрама состоит из зёрен WC, спечённых в кобальтовой связующей матрице. Известен значениями твёрдости, приближающимися к алмазу (HRA 89-93 / HV 1300-1800). Обеспечивает исключительную износостойкость при резке плёнки и фольги, но за эту производительность приходится платить.
- Твёрдость: 89-93 HRA (примерно в 2 раза выше HSS)
- Вязкость: Низкая — чувствителен к ударам и термошоку
- Заточка: Требует специализированного алмазного шлифовального оборудования
- Стоимость: Начальные инвестиции в 4-5 раз выше HSS
Раздел 2: Сравнение производительности резки
Одного показателя недостаточно для оценки. Шесть ключевых параметров определяют эффективность лезвия:
- Твёрдость — Сопротивление режущей кромки пластической деформации
- Вязкость — Сопротивление разрушению и распространению трещин
- Износостойкость — Срок службы при абразивном и адгезионном износе
- Преимущество по стоимости — Удельная стоимость резки
- Простота заточки — Практичность полевого обслуживания
- Термостойкость — Производительность при нагреве от трения
HSS против Карбида Вольфрама
Сравнение по шести критическим параметрам
Сравнение Срока Службы Резки
Средняя дистанция резки (км)
Диаграмма наглядно показывает: карбид вольфрама бесспорно лидирует по твёрдости и износостойкости. Однако HSS демонстрирует явное преимущество по вязкости, стоимости и простоте заточки.
Раздел 3: Анализ совокупной стоимости владения (TCO)
Ориентация только на цену за единицу при выборе лезвий может быть обманчивой. Реальная стоимость измеряется ценностью, которую лезвие создаёт за весь срок службы:
Удельная стоимость резки = Цена лезвия ÷ Общая дистанция резки (км)
В таблице ниже HSS используется как базовый уровень для относительных коэффициентов:
| Материал | Коэффициент стоимости | Средний ресурс | Удельная стоимость резки |
|---|---|---|---|
| HSS без покрытия | 1× (базовый) | ~75 км | 1× (базовый) |
| HSS с керамическим покрытием | ~1,8× | ~300 км | ~0,45× |
| Карбид вольфрама | ~4× | ~1 200 км | ~0,25× |
Совокупная Стоимость Владения (TCO)
Сравнение накопленных затрат по дистанции резки
💡 300 km+ → WC & HSS с керамическим покрытием ≈ TCO | 1000 km+ → WC Точка безубыточности
Раздел 4: Третий путь — HSS с керамическим покрытием
Выбор не всегда сводится к «или HSS, или карбид вольфрама». Alya предлагает лезвия HSS с керамическим покрытием, обеспечивающие золотой баланс:
- Сохраняет вязкость HSS и преимущества повторной заточки
- Керамическое покрытие повышает поверхностную твёрдость до ~3 200 HV (слой покрытия)
- Улучшает износостойкость в 3-4 раза
- Обеспечивает сопоставимую стоимость на км при примерно вдвое меньших затратах, чем карбид
Раздел 5: Какой материал для какого применения?
| Применение | Рекомендуемый материал | Почему? |
|---|---|---|
| Тонкая плёнка BOPP/BOPET | Карбид вольфрама | Микронная точность кромки, длительный ресурс |
| Стретч-плёнка PE | HSS с керамическим покрытием | Низкое трение против липких материалов |
| Алюминиевая фольга | Карбид вольфрама | Превосходная стойкость к абразивному износу |
| Бумага и картон | HSS | Баланс цена-качество, лёгкая заточка |
| Нетканое полотно | HSS с керамическим покрытием | Снижение налипания волокон, увеличение ресурса |
| Ламинат/многослойная плёнка | HSS с керамическим покрытием | Баланс ударопрочности и износостойкости |
Заключение
На вопрос «какой материал лезвия лучший?» нет единого ответа. Правильный ответ зависит от условий вашей линии, разрезаемого материала, скорости производства и возможностей обслуживания.
Карбид вольфрама по-прежнему обеспечивает наименьшую удельную стоимость для длинных серий и абразивных материалов. HSS не имеет аналогов для приложений, требующих вязкости и гибкости. HSS с керамическим покрытием представляет «золотую середину», объединяющую преимущества обоих.
Инженерная команда Alya анализирует условия вашей линии и рекомендует оптимальный материал и геометрию. Свяжитесь с нами для консультации.
Источники
- German, R.M. (2005). Powder Metallurgy and Particulate Materials Processing. Metal Powder Industries Federation.
- Trent, E.M. & Wright, P.K. (2000). Metal Cutting. 4th ed. Butterworth-Heinemann.
- Upadhyaya, G.S. (1998). Cemented Tungsten Carbides: Production, Properties, and Testing. Noyes Publications.
- Roberts, G., Krauss, G. & Kennedy, R. (1998). Tool Steels. 5th ed. ASM International.
- Klocke, F. (2011). Manufacturing Processes 1: Cutting. Springer.
